Mundo Renovable Diseña el Proyecto Val de Cuadros de 2 MW en Aragón, España.

octubre 4, 2023

Mundo Renovable desarrolla la Ingeniería de diseño del Proyecto Solar Val de Cuadros de 2 MW, ubicado en el municipio de La Muela, Aragón – España.

Resumen del Proyecto

El Proyecto Solar Val de Cuadros será una instalación solar fotovoltaica que contará con hasta 4,536 Módulos Fotovoltaicos de 550 Wp instalados sobre estructura de soporte dotada con tecnología de seguidor solar de 1 eje horizontal Norte – Sur con una rotación máxima de +/- 55º.

El proyecto contará con 10 inversores string (String Inverters) de 215 kVA c/u para una potencia nominal en corriente alterna de 2,150 kWn limitados a 2,000 kWn en el Punto de Conexión, además, la planta tendrá 1 Centro de Transformación interno, dónde, aumentará la tensión del sistema desde el voltaje de salida de los inversores, hasta el voltaje de la red de Media Tensión (15 kV), para su posterior conexión con el Centro de Entrega.

Además, se realizó una estimación precisa de la radiación solar disponible en el punto de desarrollo, para, mediante el apoyo de Software de Diseño Fotovoltaico (PVSyst) definir las proyecciones energéticas de la planta, la cual, se prevé que tendrá unas 1,784 horas de trabajo equivalentes al año (kWh/kWp/año), por lo que la energía neta esperada será de 4,370 MWh el primer año, esto, tomando en cuenta el análisis topográfico del punto de desarrollo y la influencia de las sombras de los diferentes elementos internos y externos de la planta.

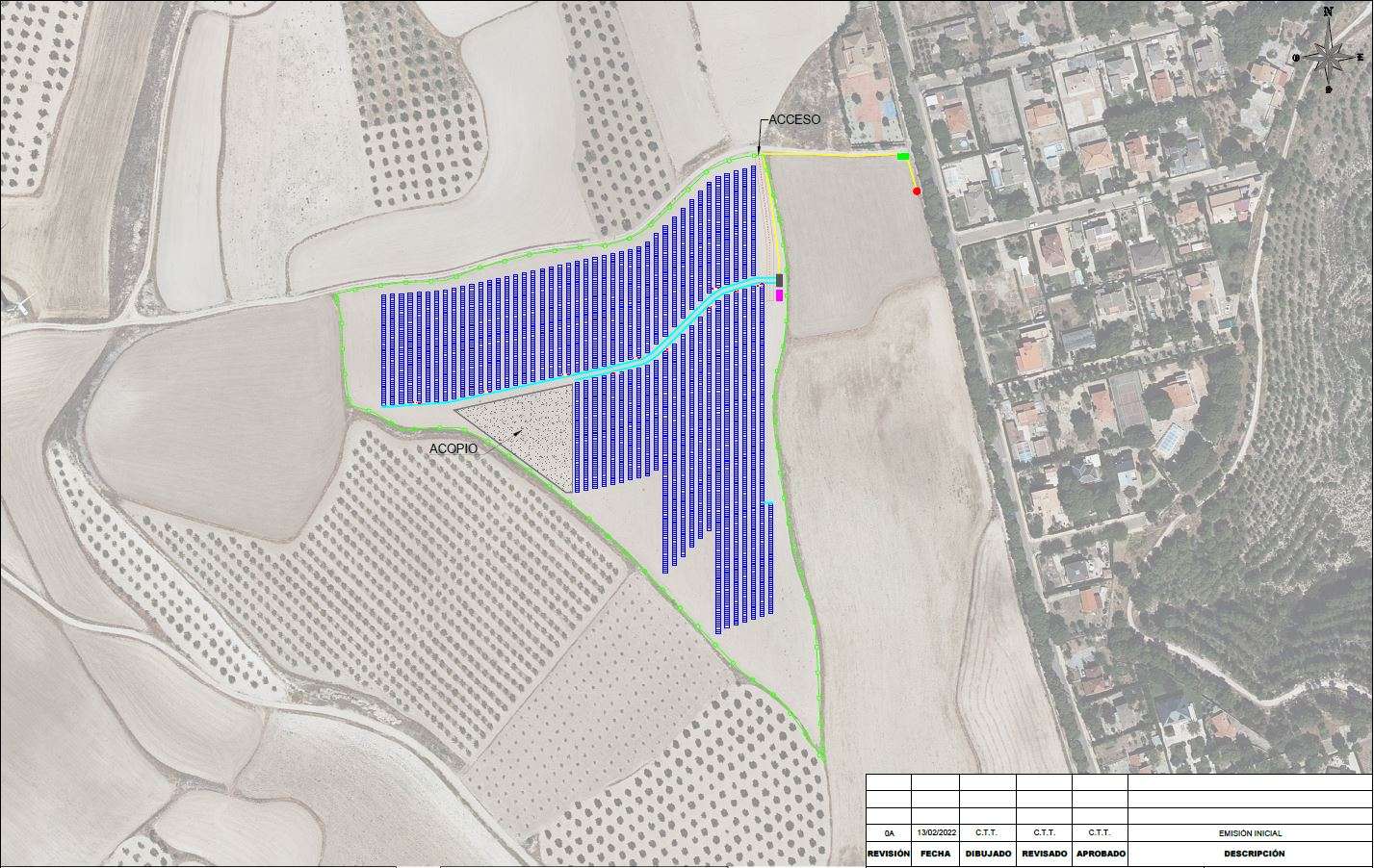

Imagen 1: Implantación General PFV Val de Cuadros

Memoria de Diseño

La Ingeniería de Diseño ó Memoria de Diseño, es el documento justificativo que permite gestionar y obtener todos los Permisos, Licencias y Autorizaciones (PLA´s) para la construcción de la planta. En este documento también se realizaron diferentes actividades como:

Análisis de Afecciones.
Coordenadas Perimetrales.
Cálculos Eléctricos de Baja y Media Tensión
Estudio de Producción y Sombra.
Fichas Técnicas de los Equipos Principales.
Planos Eléctricos, de Implantación y Esquemas Unifilares.
Presupuesto del Proyecto.
Pliego de Prescripciones Técnicas Particulares
Estudio de Seguridad y Salud.
Cronograma de Construcción.
