Mundo Renovable Diseña el Proyecto FV Piensa Solar de 20 MW

Logo principal de Mundo Renovable

Mundo Renovable desarrolla la Ingeniería de diseño del Proyecto Solar Fotovoltaico Piensa Solar de 20 MW, ubicado en Lempira, en conjunto con IBS Honduras.



Resumen del Proyecto

El Proyecto Piensa Solar será una instalación solar fotovoltaica que contará con hasta 45,580 Módulos Fotovoltaicos de 440 Wp instalados sobre estructura de soporte tipo fija, la cual, estará inclinada a 15º en dirección Sur.

El proyecto contará con 5 inversores de 3600 kVA c/u y 3 Centros de Transformación internos, dónde, mediante transformadores, aumentarán la tensión del sistema desde el voltaje de salida de los inversores (660 V), hasta el voltaje de la red de Media Tensión (34.5 kV), para su posterior conexión con el Centro de Entrega.

Además, se realizó una estimación precisa de la radiación solar disponible en el punto de desarrollo, para, mediante el apoyo de Software de Diseño Fotovoltaico (PVSyst) definir las proyecciones energéticas de la planta, la cual, se prevé que tendrá unas 1500 horas de trabajo equivalentes al año (kWh/kWp/año), por lo que la energía neta esperada será de 30,118 MWh el primer año, esto, tomando en cuenta el análisis topográfico del punto de desarrollo y la influencia de las sombras de los diferentes elementos internos y externos de la planta.

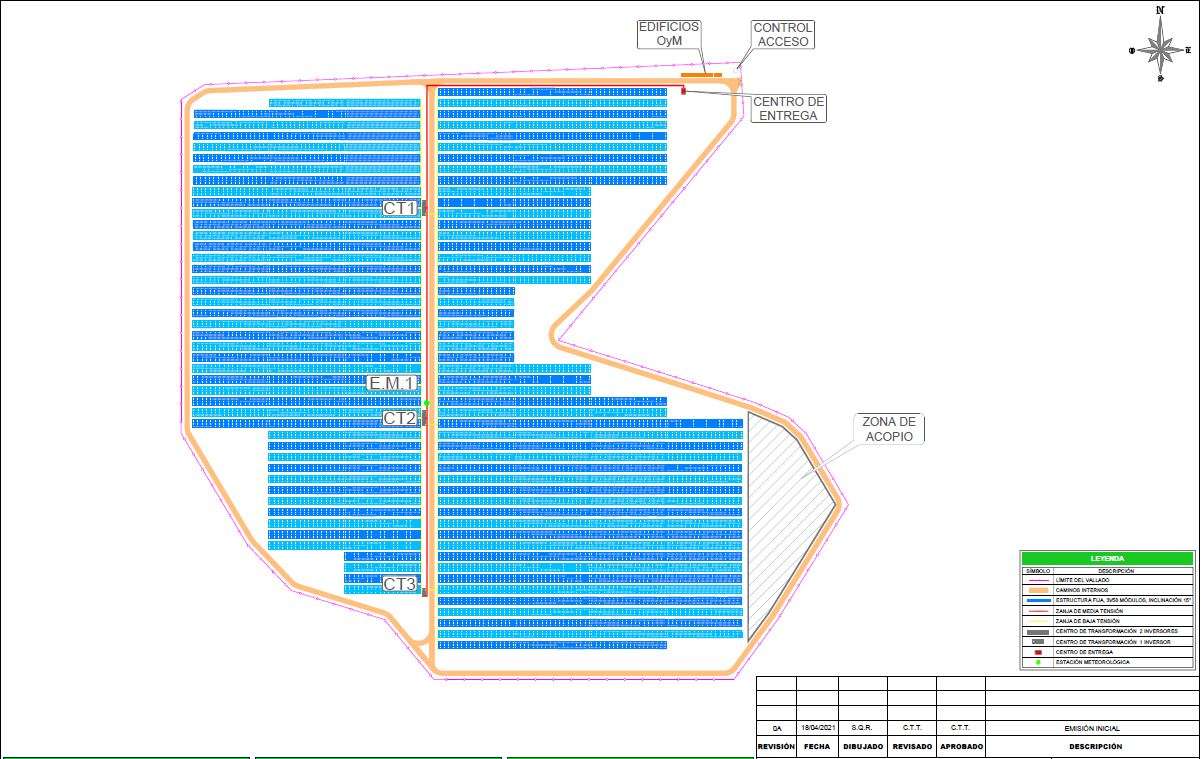

LayOut de Proyecto Fotovoltaico Piensa Solar

Imagen 1: Implantación General PFV Piensa Solar

Memoria de Diseño

La Ingeniería de Diseño también conocida como Memoria de Diseño, es el documento justificativo que permite gestionar y obtener todos los permisos, licencias y autorizaciones para la construcción de la planta, por lo que, en este documento se describen todos los elementos de las instalaciones del parque fotovoltaico como ser:

  • Coordenadas Perimetrales.
  • Cálculos Eléctricos de Baja y Media Tensión
  • Estudio de Producción y Sombra.
  • Fichas Técnicas de los Equipos Principales.
  • Planos Eléctricos, de Implantación y Esquemas Unifilares.
  • Presupuesto del Proyecto.
  • Pliego de Prescripciones Técnicas Particulares
  • Estudio de Seguridad y Salud.

Aprende a Diseñar Grandes Instalaciones Fotovoltaicas.

No olvides que en Mundo Renovable contamos con un amplio Catálogo de Programas de Estudio en Línea, dónde aprenderás a diseñar grandes proyectos fotovoltaicos que utilizan estructura fija o tecnología de seguidor solar.

Por lo que, compartimos contigo un breve video de una de las lecciones del Curso de Diseño de Parques Fotovoltaicos Conectados a Red.
