Mundo Renovable Diseña el Proyecto Solar Capellanía de 1 MW en Aragón, España

octubre 11, 2023

Mundo Renovable desarrolla la Ingeniería de diseño del Proyecto Solar Capellanía de 1 MW, ubicado en el municipio de La Muela, Aragón – España.

Resumen del Proyecto

El Proyecto Solar Capellanía será una instalación solar fotovoltaica que contará con hasta 2,268 Módulos Fotovoltaicos de 550 Wp instalados sobre estructura de soporte dotada con tecnología de seguidor solar de 1 eje horizontal Norte – Sur con una rotación máxima de +/- 55º.

El proyecto contará con 5 inversores string (String Inverters) de 215 kVA c/u para una potencia nominal en corriente alterna de 1,075 kWn limitados a 1,000 kWn en el Punto de Conexión, además, la planta tendrá 1 Centro de Transformación interno, dónde, aumentará la tensión del sistema desde el voltaje de salida de los inversores, hasta el voltaje de la red de Media Tensión (15 kV), para su posterior conexión con el Centro de Entrega.

Además, se realizó una estimación precisa de la radiación solar disponible en el punto de desarrollo, para, mediante el apoyo de Software de Diseño Fotovoltaico (PVSyst) definir las proyecciones energéticas de la planta, la cual, se prevé que tendrá unas 1,751 horas de trabajo equivalentes al año (kWh/kWp/año), por lo que la energía neta esperada será de 2,144 MWh el primer año, esto, tomando en cuenta el análisis topográfico del punto de desarrollo y la influencia de las sombras de los diferentes elementos internos y externos de la planta.

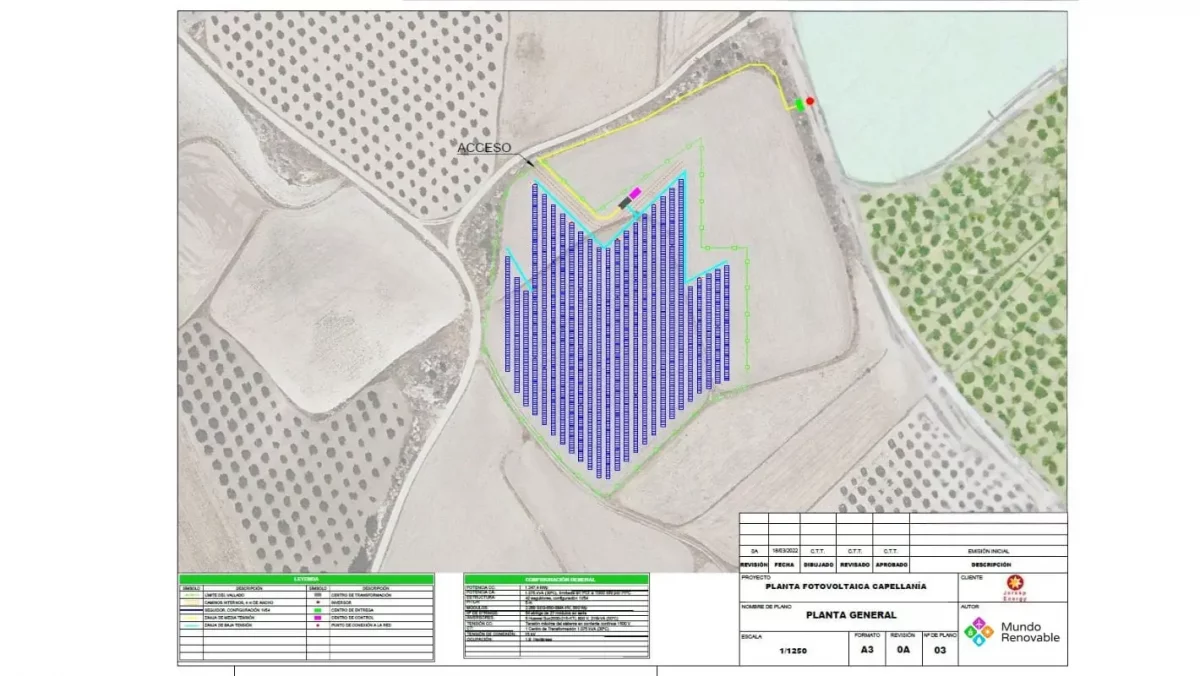

Imagen 1: Implantación General PFV Capellanía

Desarrollo de la Memoria de Diseño

El diseño del proyecto incluye el desarrollo y entrega de la Ingeniería de Diseño ó Memoria de Diseño, que es el documento justificativo que permite gestionar y obtener todos los Permisos, Licencias y Autorizaciones (PLA´s) para la construcción de la planta. En este documento también se realizaron diferentes actividades y estudios como:

Análisis de Afecciones.
Coordenadas Perimetrales.
Cálculos Eléctricos de Baja y Media Tensión
Estudio de Producción y Sombra.
Fichas Técnicas de los Equipos Principales.
Planos Eléctricos, de Implantación y Esquemas Unifilares.
Presupuesto del Proyecto.
Pliego de Prescripciones Técnicas Particulares
Estudio de Seguridad y Salud.
Estudio de Impacto Visual.
Cronograma de Construcción.

Aprende a Diseñar Grandes Implantaciones Fotovoltaicas

En Mundo Renovable contamos con un amplio Catálogo de Programas de Estudio en Línea, dónde puedes aprender a diseñar grandes proyectos fotovoltaicos que utilizan estructura fija o tecnología de seguidor solar en su estructura, además, puedes aprender a utilizar el Software de Diseño Fotovoltaico más extendido a nivel mundial.

Por lo que, compartimos contigo un breve video de una de las lecciones del Curso de PVSyst, un complemento muy importante al desarrollar este tipo de trabajos.
